Beschreibung
DREHEN
| Max. Drehdurchmesser | 220 mm |
| Max. Werkstücklänge | 614 mm |
| Max. Umlaufdurchmesser über Bettabdeckung | 240 mm |
| Max. Spannfutterdurchmesser | 210 mm |
| Max. Abstand zwischen den beiden Spindelnasen | 800 mm |
| Max. Drehzahl Hauptspindel | 4000 1/min |
| Max. Leistung Hauptspindel bei ED 10-40/100% | 35,5/23,5 kW |
| Max. Drehmoment Hauptspindel bei ED 10-40/100% | 205/150 Nm |
| Spindeldurchlaß Hauptspindel | 72,5/66 mm |
| Spindeldurchmesser im vorderen Lager Hauptspindel | 110 mm |
| Spindelflanschgrösse Hauptspindel | ASA 6 A2 |
| Achsen an der Hauptspindeleinheit | C |
| Hohlspannzylinder an der Hauptspindel | |
| Anschlageinrichtung in der Hauptspindel | |
| Kühlmittelzufuhr durch die Hauptspindel | |
| Max. Drehzahl Gegenspindel | 4000 1/min |
| Max. Leistung Gegenspindel bei ED 10-40/100% | 35,5/23,5 kW |
| Max. Drehmoment Gegenspindel bei ED 10-40/100% | 205/150 Nm |
| Spindeldurchlaß Gegenspindel | 72,5/66 mm |
| Spindeldurchmesser im vorderen Lager Gegenspindel | 110 mm |
| Spindelflanschgrösse Gegenspindel | ASA 6 A2 |
| Achsen an der Gegenspindeleinheit | X/Z/C |
| Verfahrweg in X/Y/Z Gegenspindeleinheit | 240/-/580 mm |
| Kühlmittelzufuhr durch die Gegenspindel | |
| Reitstock NC-gesteuert | 580 mm |
| Reitstockpinolenaufnahme | CM 3 |

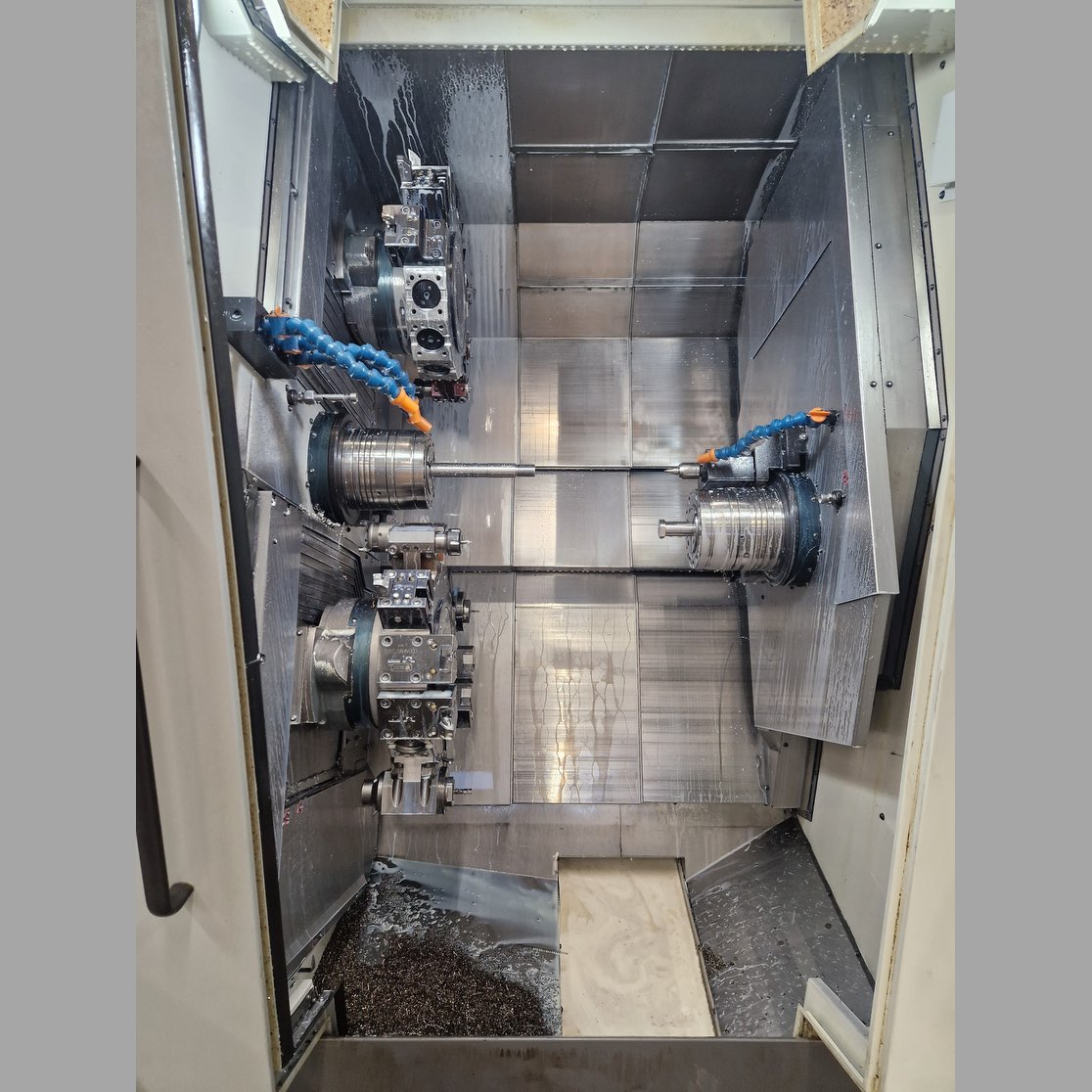

Revolver oben
| Anzahl der Stationen/davon angetrieben | 12/12 |
| Werkzeugaufnahme im Revolver | 20x20/25x25 |
| Drehzahl Werkzeugantrieb | 12000 1/min |
| Drehmoment Werkzeugantrieb | 42/32 Nm |
| Achsen im Revolver | X/Y/Z |
| Verfahrweg in X/Y/Z | 167,5/90/515 mm |
| Max. Eilganggeschwindigkeit in X/Y/Z | 30/20/30 m/min |
| Max. Beschleunigung in X/Y/Z | 1/1/1 g |
Revolver unten
| Anzahl der Stationen/davon angetrieben | 12/12 |
| Werkzeugaufnahme im Revolver | 20x20/25x25 |
| Drehzahl Werkzeugantrieb | 12000 1/min |
| Drehmoment Werkzeugantrieb | 42/32 Nm |
| Achsen im Revolver | X/Y/Z |
| Verfahrweg in X/Y/Z | 167,5/90/515 mm |
| Max. Eilganggeschwindigkeit in X/Y/Z | 30/20/30 m/min |
| Max. Beschleunigung in X/Y/Z | 1/1/1 g |
WEITERE AUSSTATTUNG
| Werkzeugvermessung | |
| Werkzeugbruchüberwachung | |
| Werkzeugstandzeitüberwachung | |
| Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum | |
| Rotierendes Sichtfenster | |
| Beleuchtung im Arbeitsraum | |

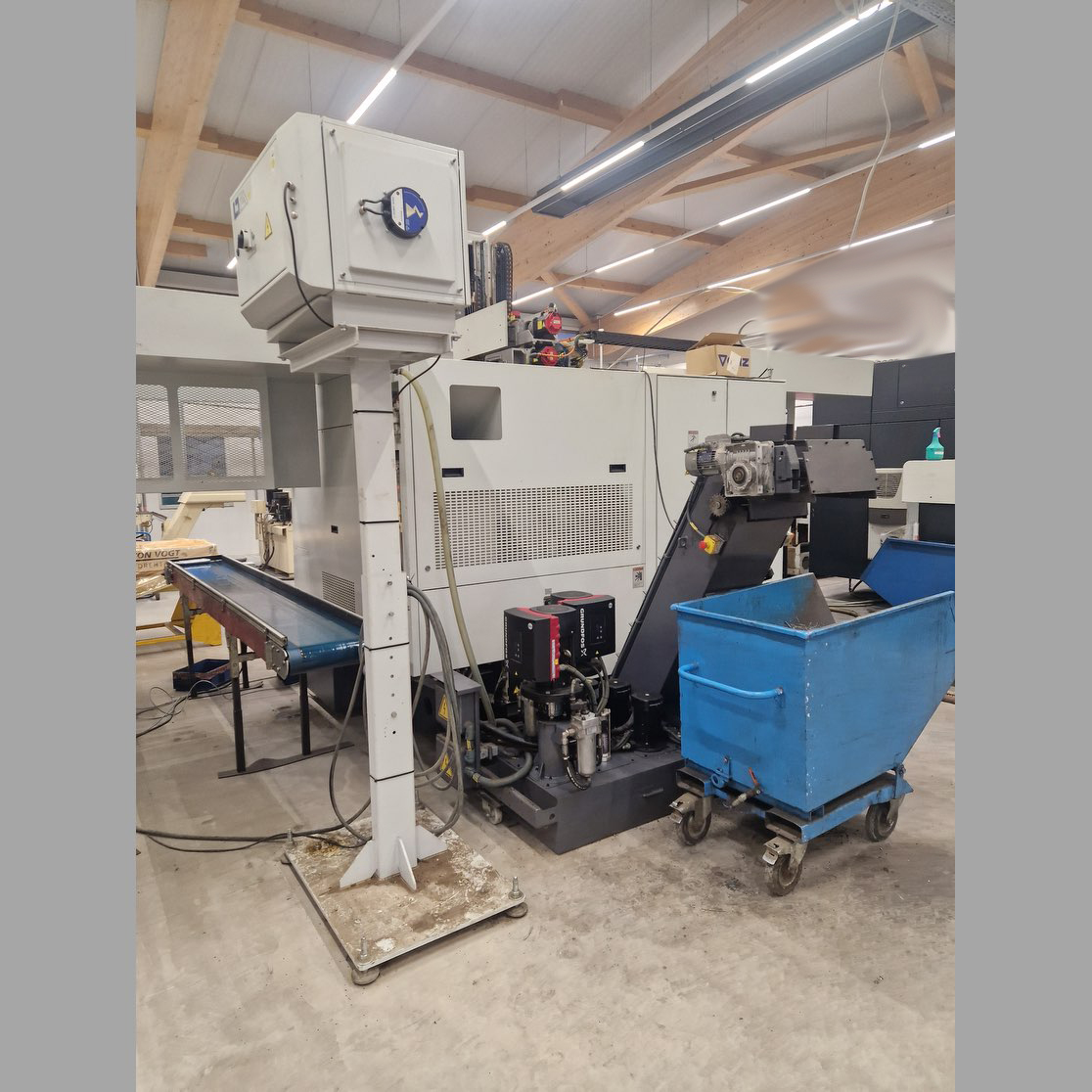

| Öl-/Emulsionsnebelabsauganlage | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Hochdruckpumpe | 35/15/6 bar |
Automation

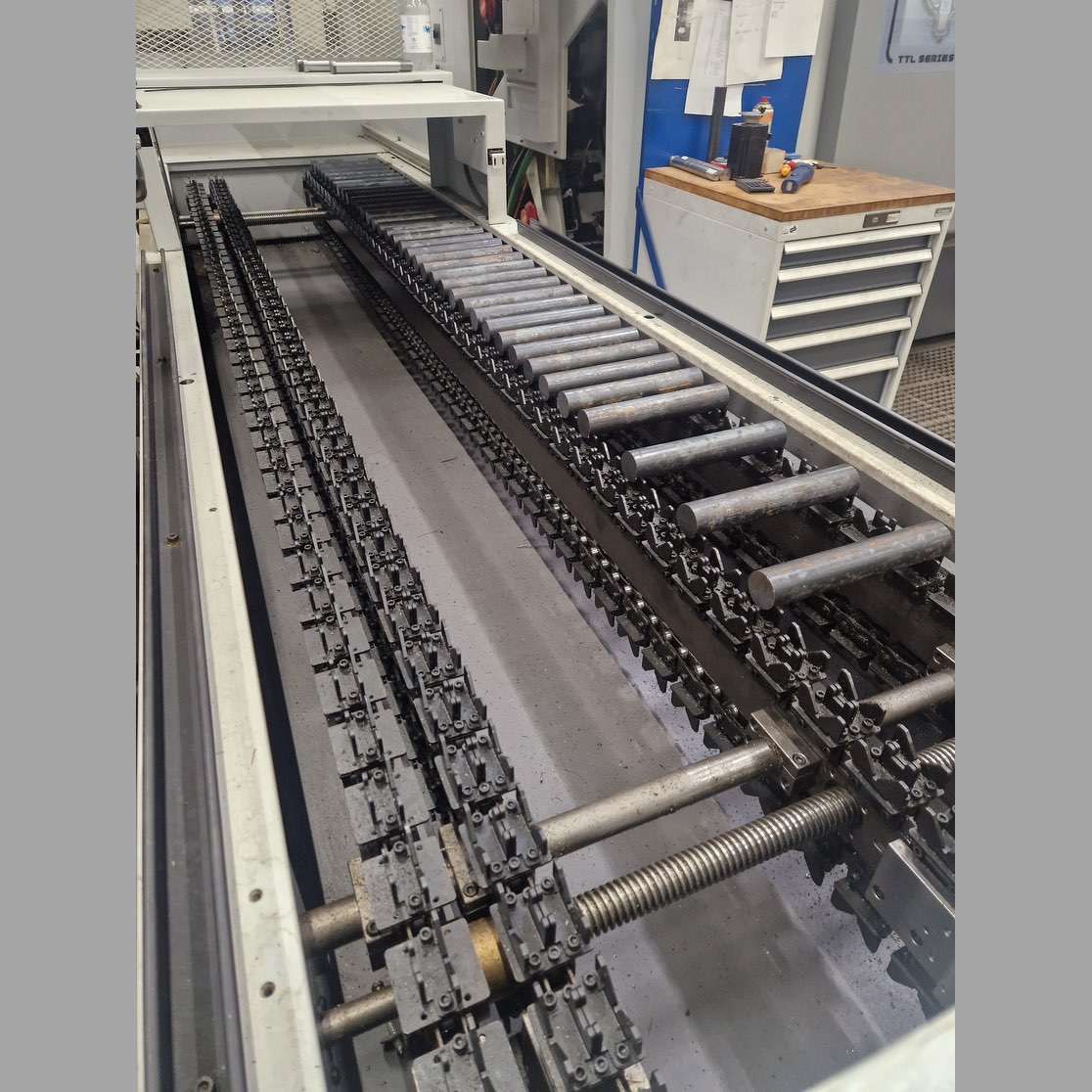

| Teilezuführband | |
| Teileabführband | |
| Internes Be-/Entladeportal | |
| Maschinenzustandsleuchte |
ZUBEHÖR
| 2 Stk. Spannzangenfutter (Hainbuch Axfix 65) | mm |
| 1 Satz Werkzeughalter für Drehwerkzeuge | |
| 1 Satz Werkzeughalter für angetriebene Werkzeuge |
ALLGEMEINE TECHNISCHE DATEN
| Gesamtleistungsbedarf | 87 kVA |
| Maschinenabmessungen (LxBxH) ca. | 2860x2377x2289 mm |
| Maschinengewicht ca. | 11000 kg |
Bemerkung
| Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen. |
