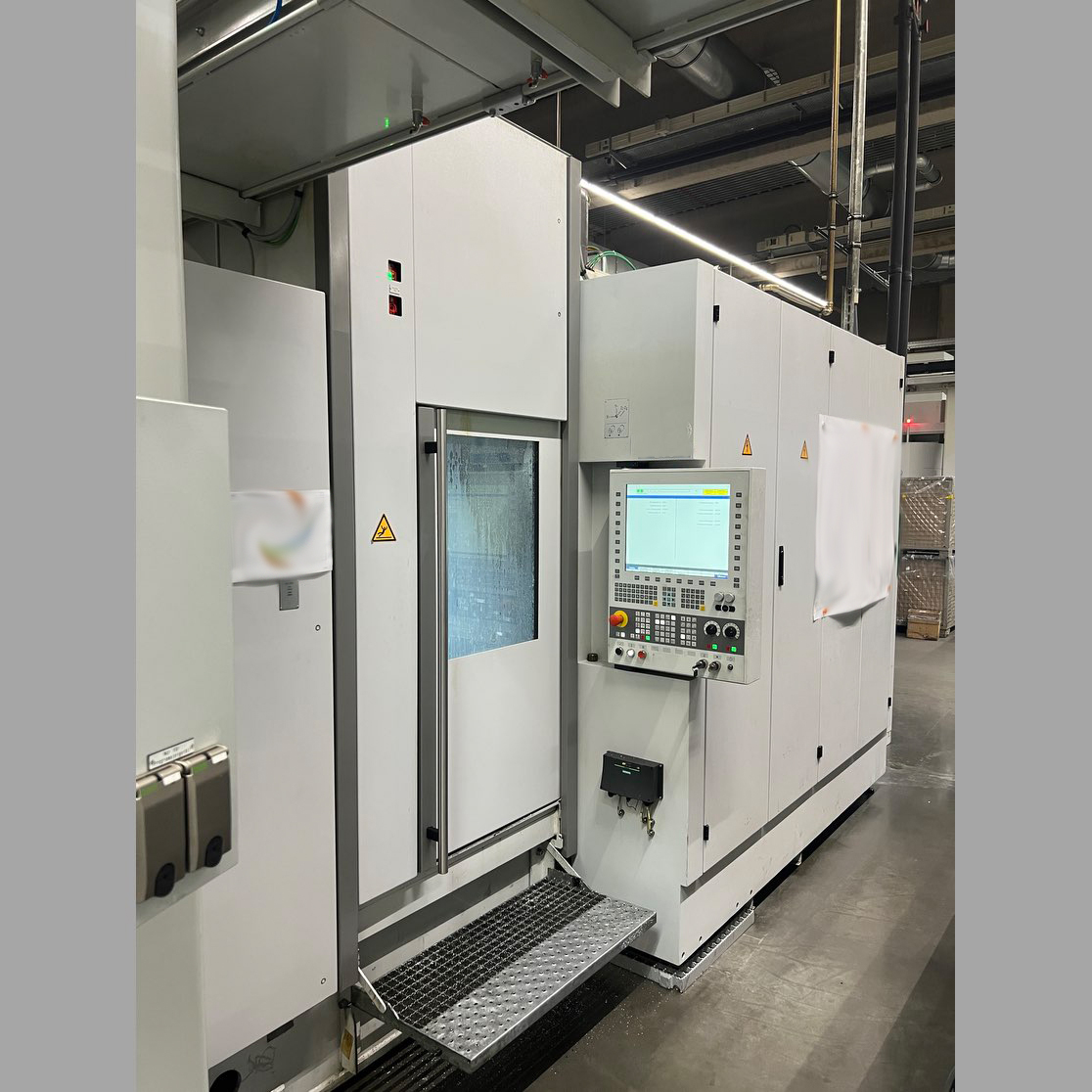

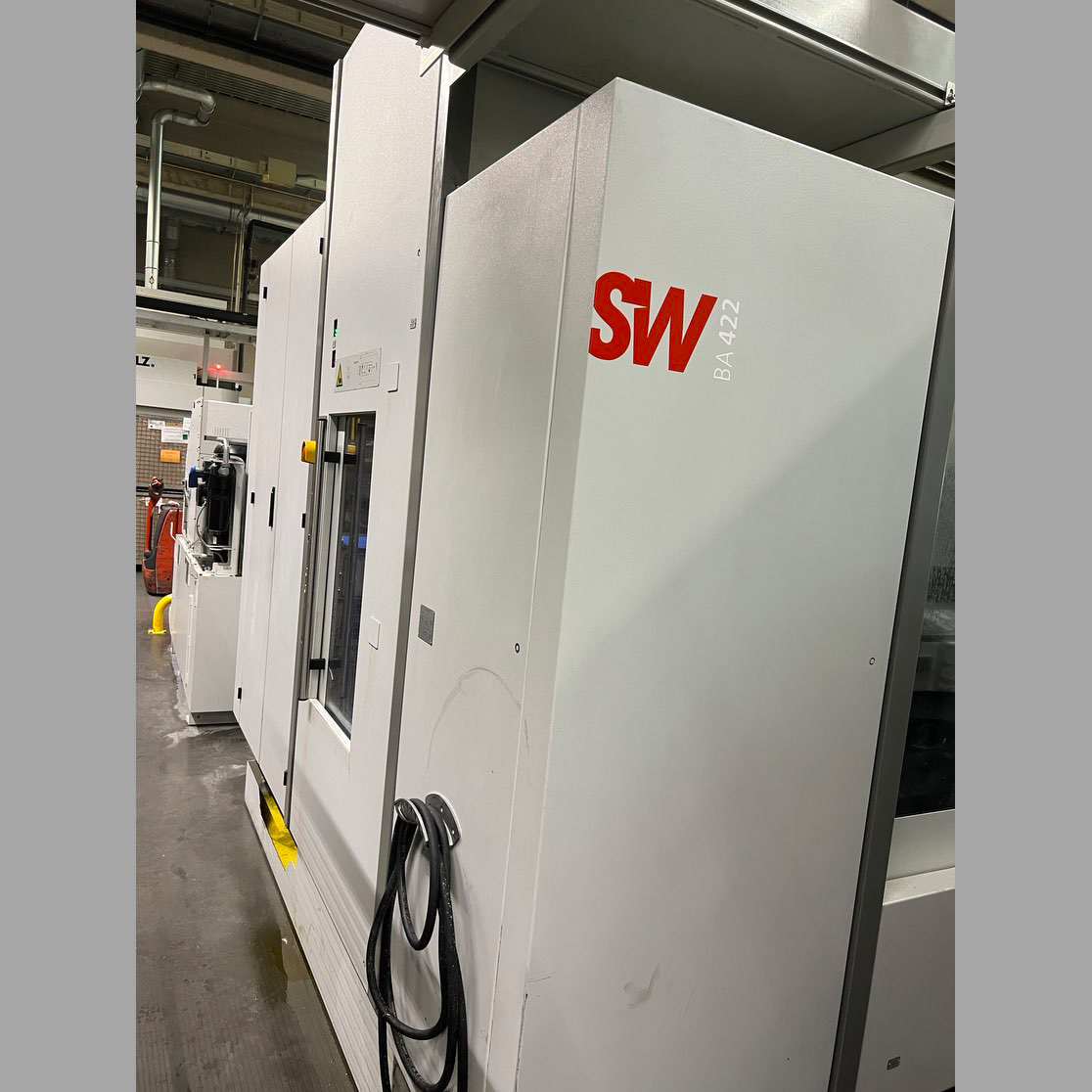

SW Schwäbische Werkzeugmaschinen
BA 422
Doppelspindeliges 5-Achs-Bearbeitungszentrum
Allgemein
| Projekt Nr.: | 906033 |
| Anzahl: | 1 Stk. |
| Hersteller: | SW Schwäbische Werkzeugmaschinen |
| Typ: | BA 422 |

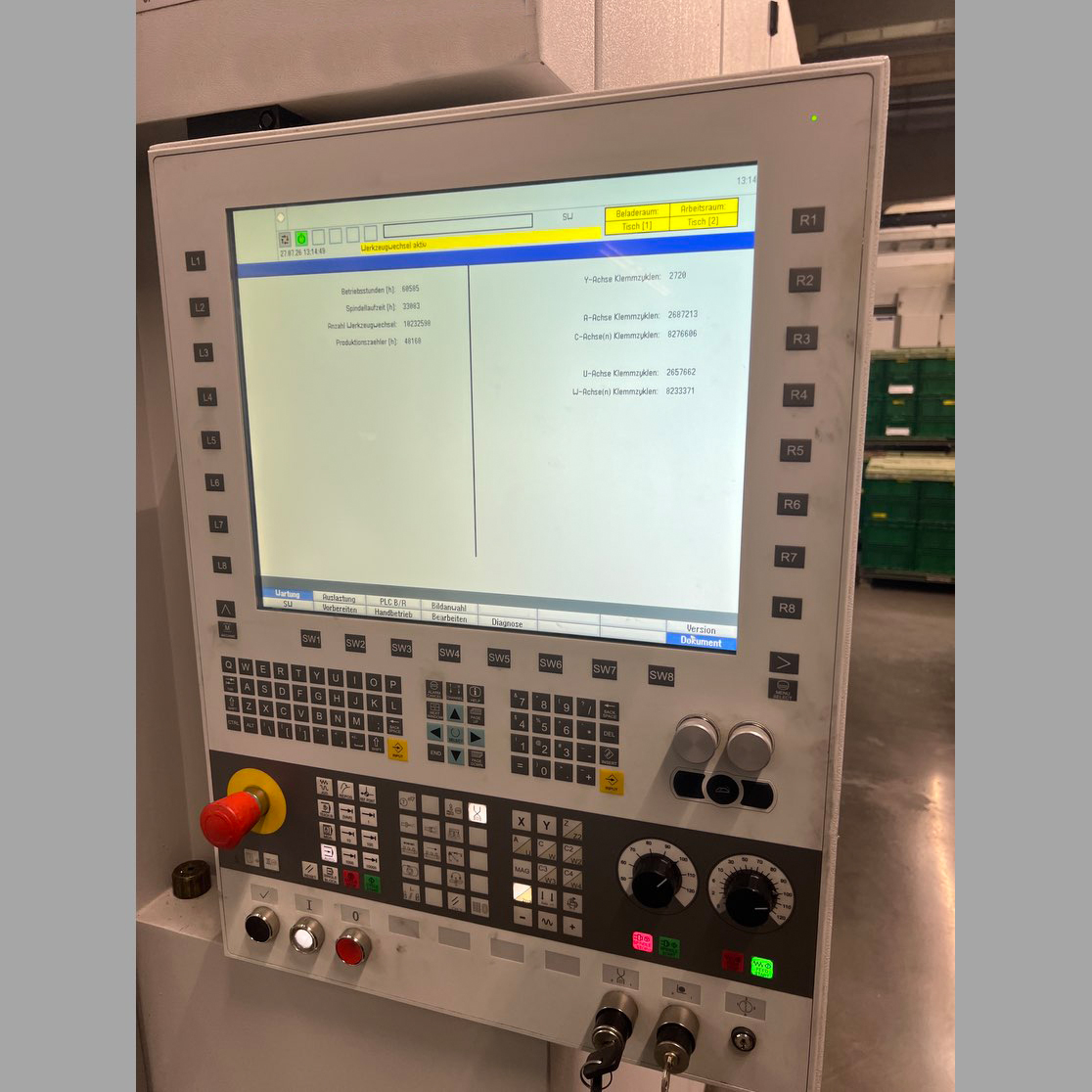

| Steuerung: | Siemens 840 D solutionline |
| Baujahr: | 2018 |
| Erhaltungszustand: | Gebrauchtmaschine |
| Maschine ein ca. (Std.): | 60585 |
| Spindel ein ca. (Std.): | 33038 |
| Programmlauf ca. (Std.): | 48168 |
Beschreibung
FRÄSEN
| 5Achsen | |
| Verfahrweg in X | 400 mm |
| Verfahrweg in Y | 500 (775) mm |
| Verfahrweg in Z | 425 mm |
| Max. Vorschubgeschwindigkeit in X/Y/Z | 55/70/75 m/min |
| Max. Beschleunigung in X/Y/Z | 8/8/15 m/s2 |
| Vorschubkraft in X/Y/Z | 15000/15000/2x8000 N |
| Direktes Wegmeßsystem | |
| Werkzeugaufnahme | HSK A-63 |
| Max. Drehzahl Frässpindel | 17500 1/min |
| Max. Drehmoment bei ED 10-40/100% | 2x80 Nm |
| Spindeldurchmesser im vorderen Lager | 80 mm |
| 2 Stk. Horizontal angeordnete Frässpindel/-n | |
| Spindelabstand | 400 mm |
| Pneumatische Werkzeuganlagekontrolle | |
| Kettenwerkzeugmagazin | 2x36 Stationen |
| Max. Werkzeugdurchmesser | 80 mm |
| Max. Werkzeugdurchmesser bei freien Nachbarplätzen | 160 mm |
| Max. Werkzeuglänge | 300 mm |
| Max. Werkzeuggewicht | 10 kg |
| Span- zu Spanzeit | 2,75 s |
| Werkstückwechseltisch | 2 fach |
| 2 Stk. Schwenkeinheiten NC-gesteuert | |
| 2 Stk. Rundtische NC-gesteuert auf jeder Brücke | |
| Brückenmaß | 1030 mm |
| 2 Satz Spannbrückenauflagen | |
| Spannhydraulik | |
| 4 Stk. Zusätzliche/-r Spannkreis/-e | |
| Pneumatische Werkstückanlagekontrolle |
WEITERE AUSSTATTUNG
| Werkzeugbruchüberwachung - induktiv | |
| Werkzeugstandzeitüberwachung mit Schwesterwerkzeugverwaltung | |

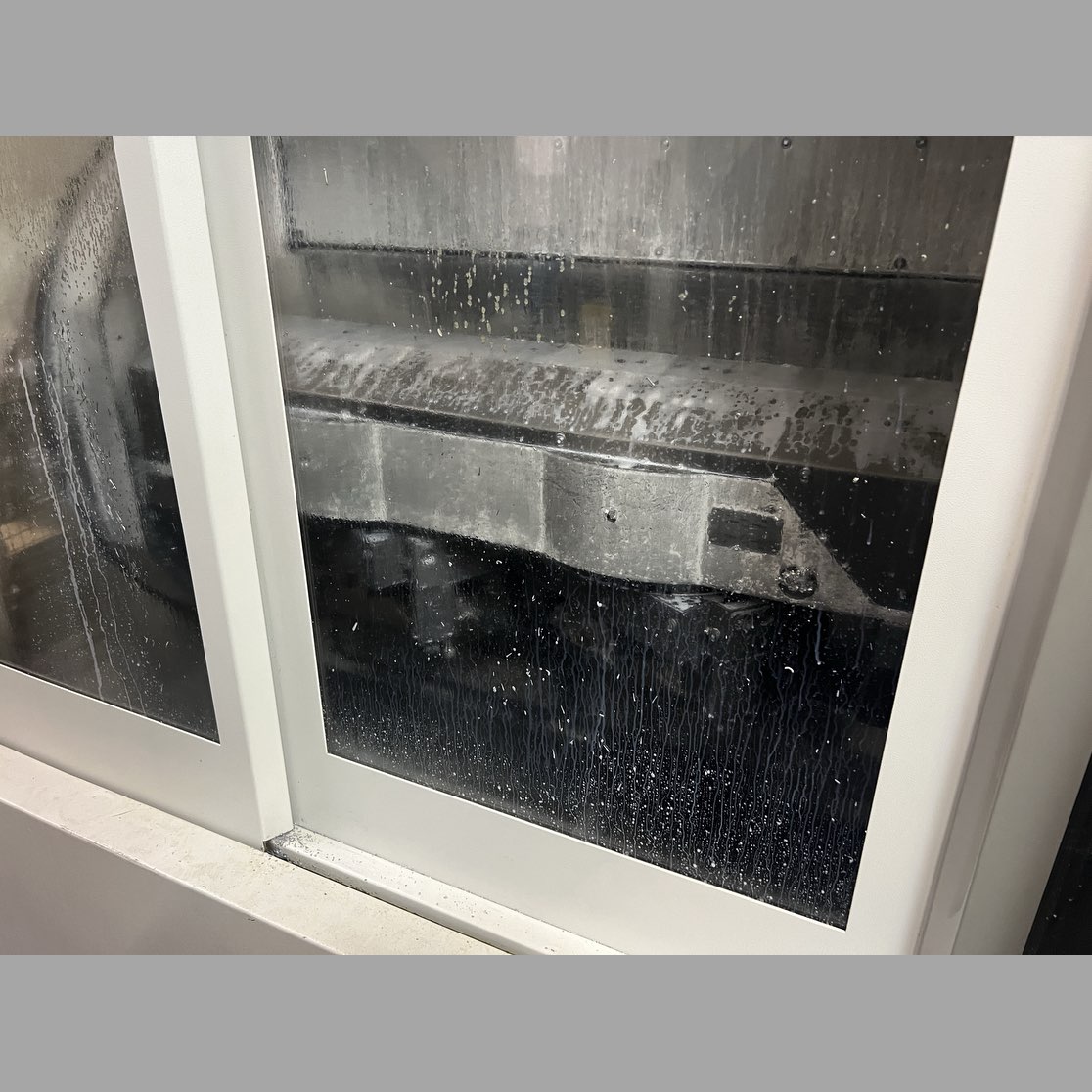

| Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum | |

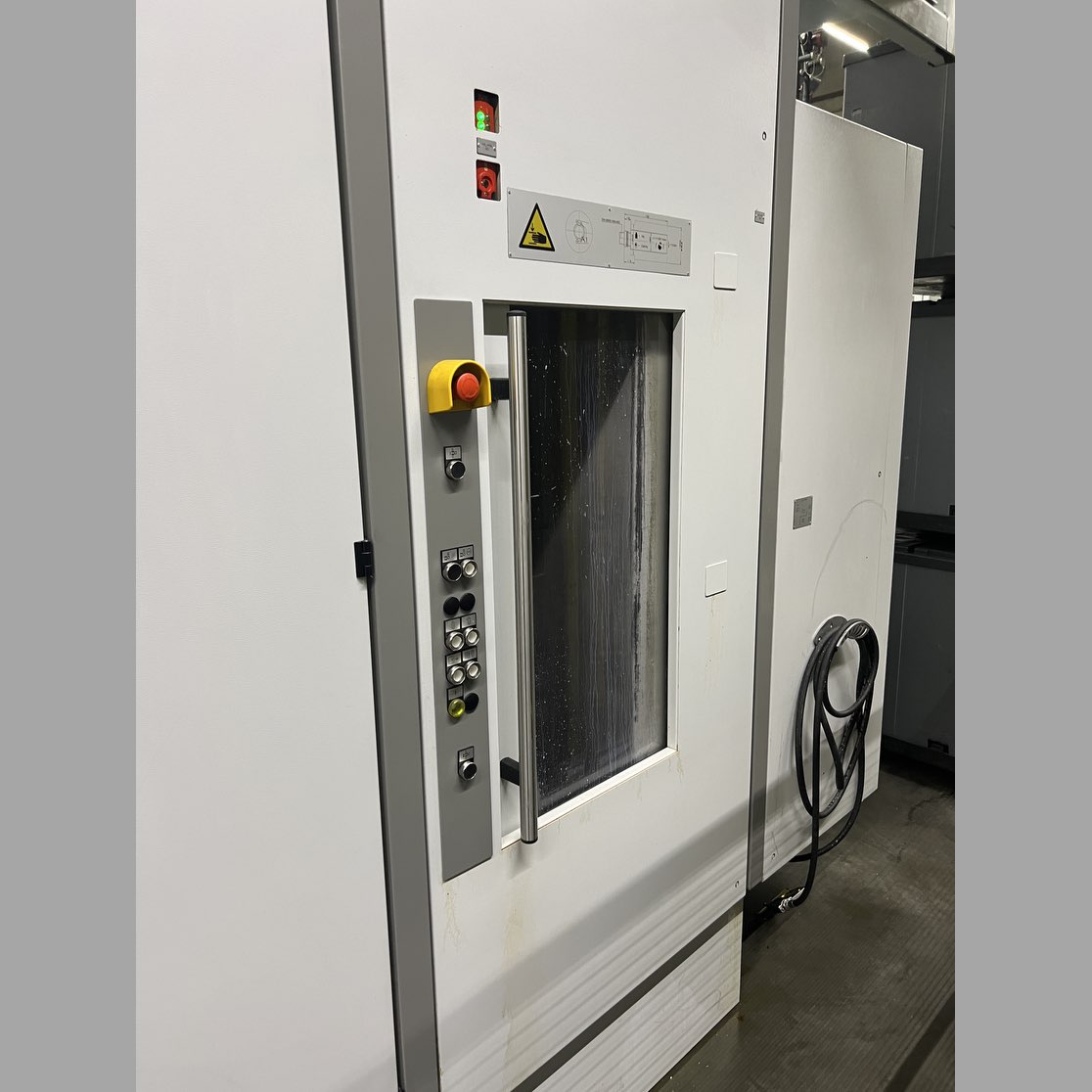

| Automatische Arbeitsraumtür | |
| Beleuchtung im Arbeitsraum | |

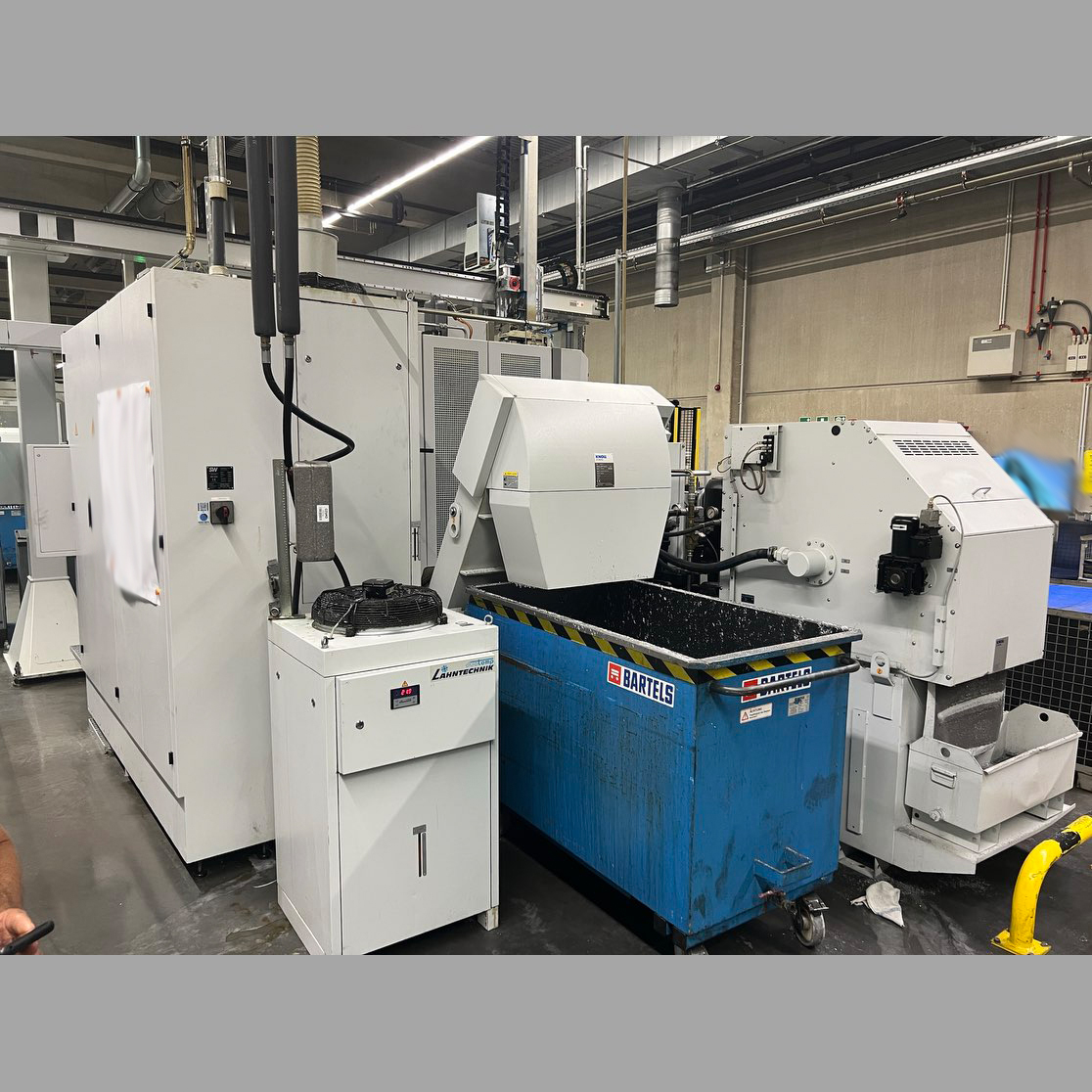

| Kratzbandspäneförderer | |
| Innere Kühlmittelzufuhr | |

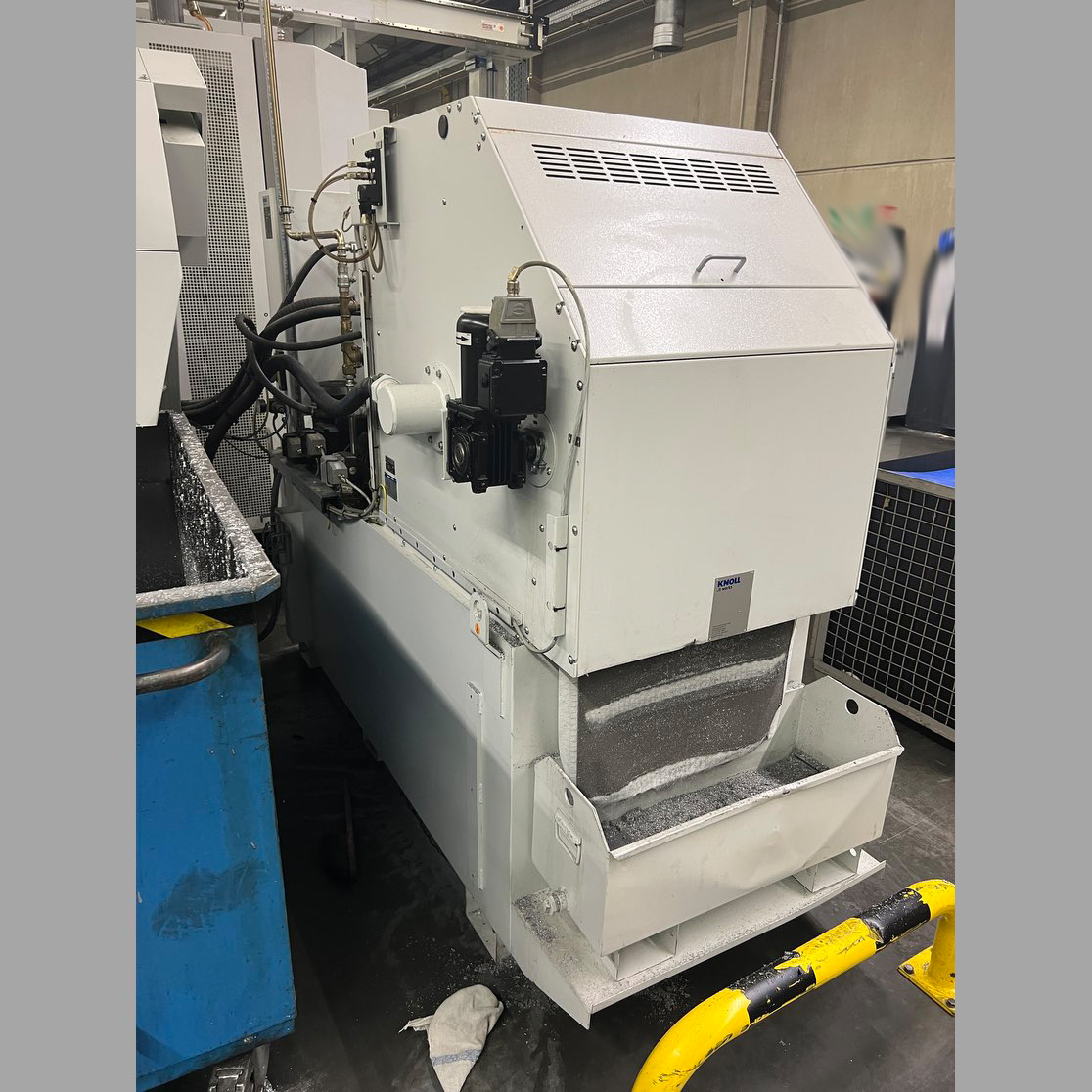

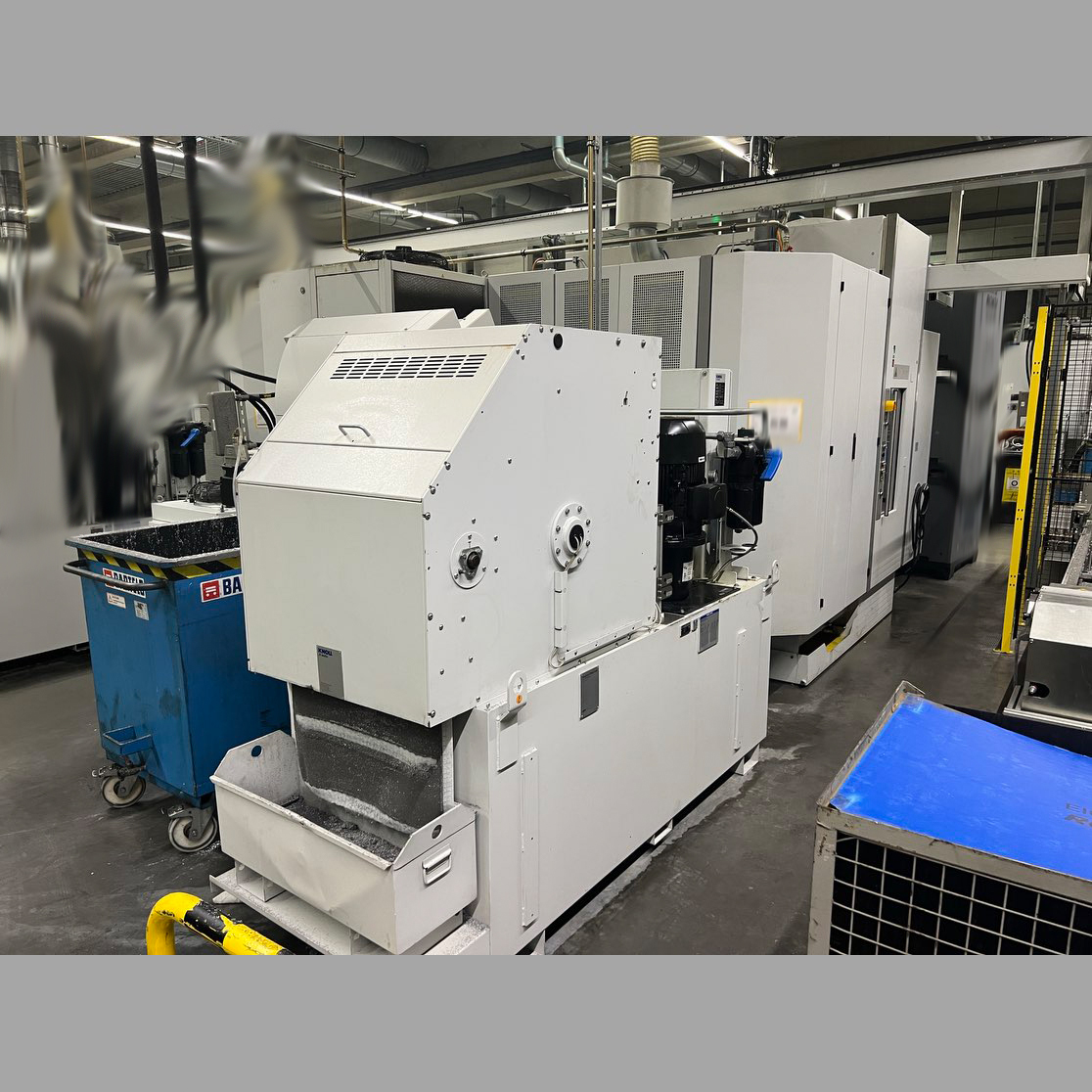

| Kühlmitteleinrichtung mit Papierbandfilter | |

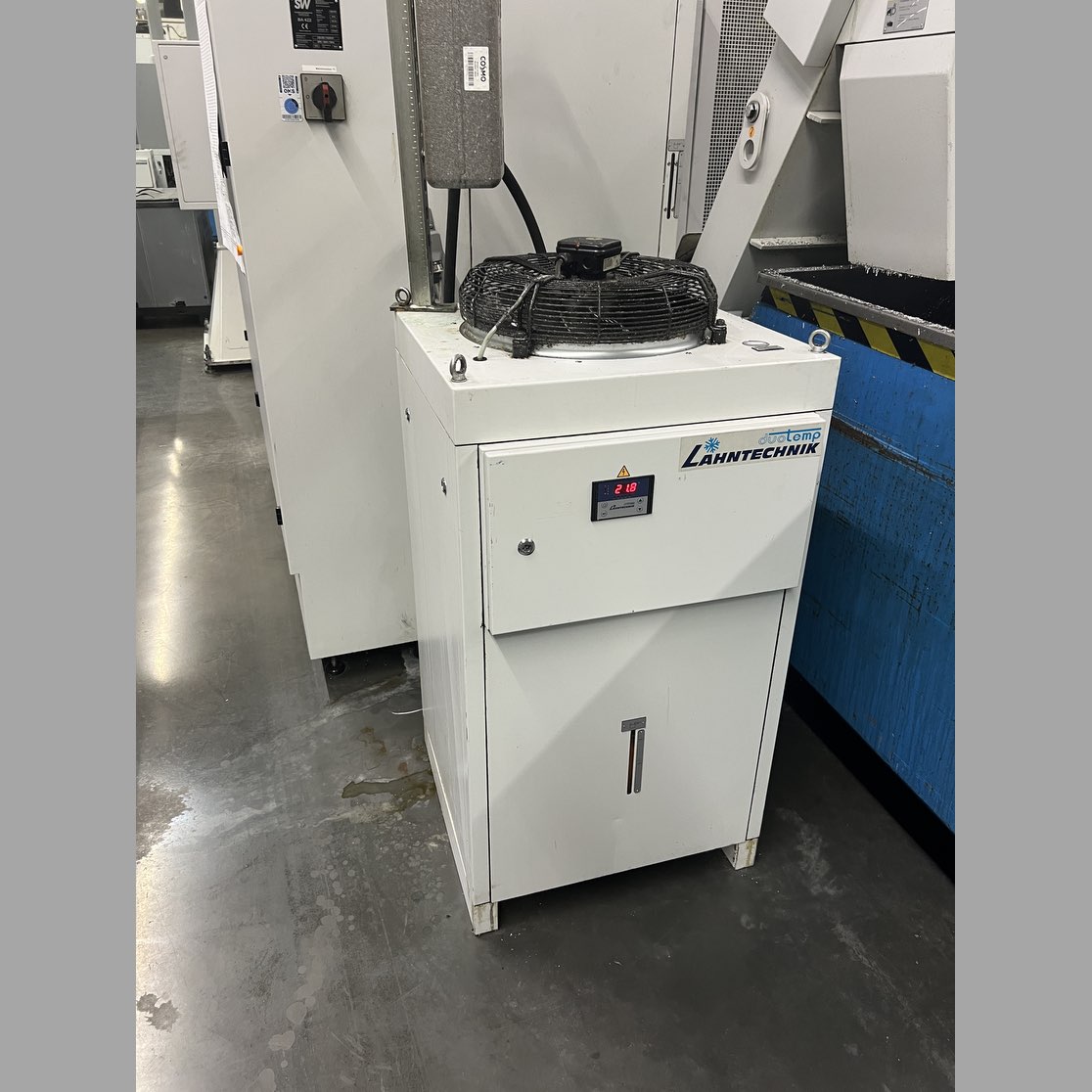

| Kühlmittelkühlung | |
| Hochdruckpumpe | 70 bar |
| Schnittstelle für automatische Beladung mittels Beladeportal oder Roboter | |
| Maschinenzustandsleuchte |
ALLGEMEINE TECHNISCHE DATEN
| Gesamtleistungsbedarf | 105 kVA |
| Transportabmessungen der Maschine LxBxH) ca. | 4400x3270x3050 mm |
| Maschinengewicht ca. | 13900 kg |
Bemerkung
| Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen. |
