Beschreibung
DREHEN
| Max. Drehdurchmesser | 220 mm |
| Max. Werkstücklänge | 175 mm |
| Max. Umlaufdurchmesser über Bettabdeckung | 270 mm |
| Max. Spannfutterdurchmesser | 250 mm |
| Max. Drehzahl Hauptspindel | 4500 1/min |
| Max. Leistung Hauptspindel bei ED 10-40/100% | 27/18 kW |
| Max. Drehmoment Hauptspindel bei ED 10-40/100% | 300/200 Nm |
| Spindeldurchmesser im vorderen Lager Hauptspindel | 110 mm |
| Spindelflanschgrösse Hauptspindel | Gr. 6 |
| Verfahrweg in X/Y/Z Hauptspindeleinheit | 660/-/300 mm |
| Max. Eilganggeschwindigkeit in X/Y/Z Hauptspindeleinheit | 60/-/30 m/min |
| Vorschubkraft in X/Y/Z Hauptspindeleinheit | 10/-/10 kN |
| Direktes Wegmeßsystem Hauptspindeleinheit | X/Z |
| Vollspannzylinder an der Hauptspindel | |
| Pneumatische Werkstückanlagekontrolle |

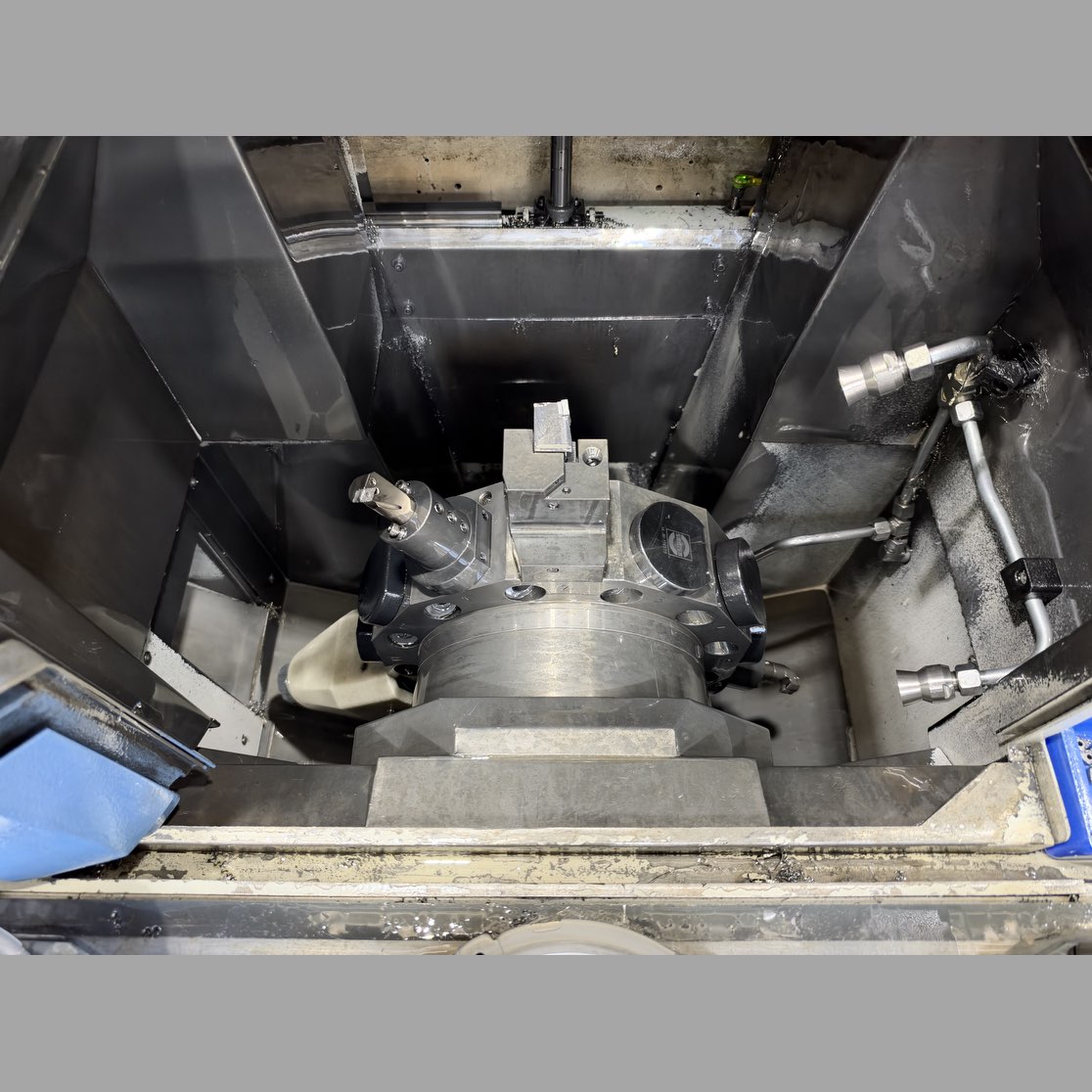

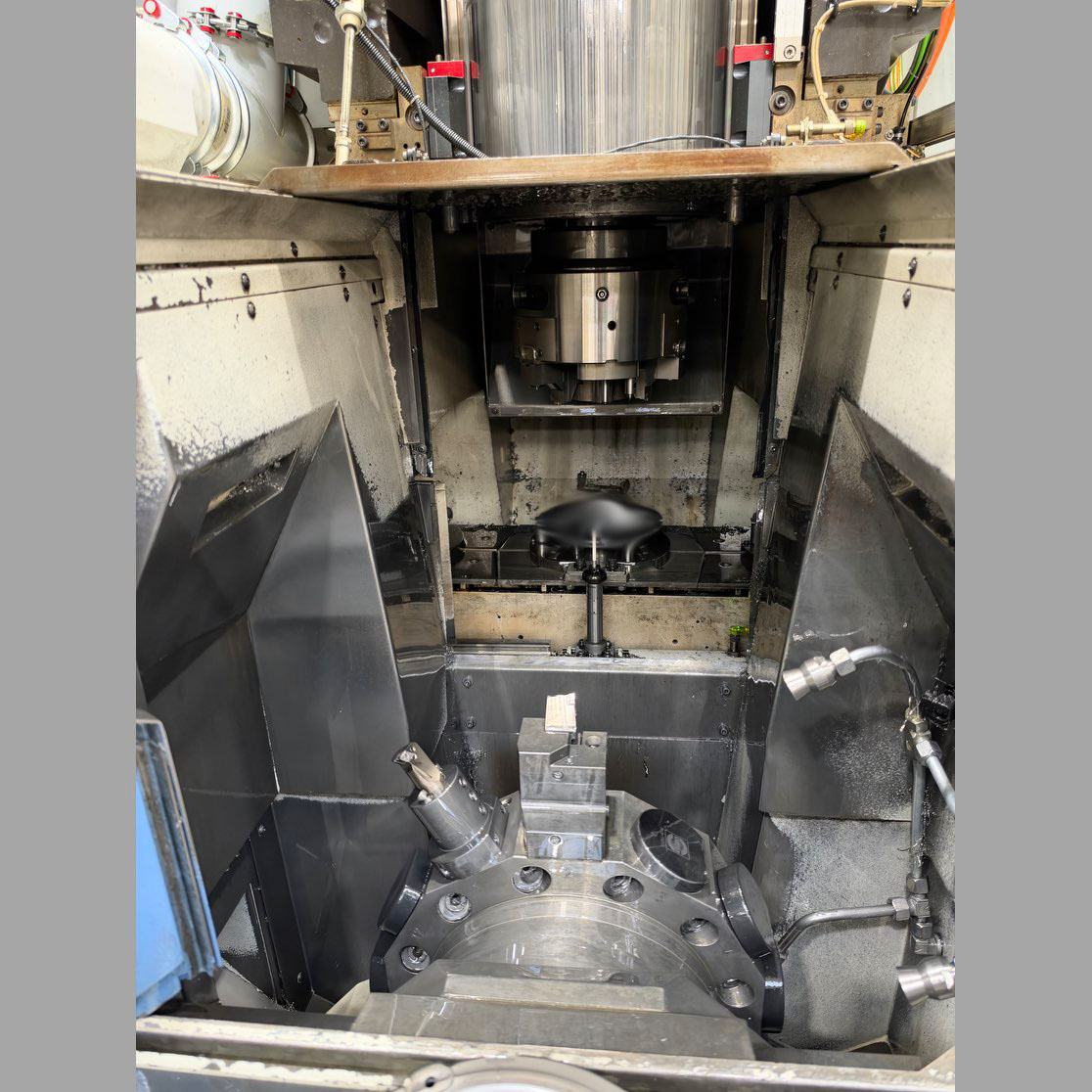

Revolver unten
| Anzahl der Stationen/davon angetrieben | 12/12 |
| Werkzeugaufnahme im Revolver | VDI 40 |
| Drehzahl Werkzeugantrieb | 6000 1/min |
| Drehmoment Werkzeugantrieb | 24/15 Nm |
WEITERE AUSSTATTUNG
| Werkstückmesstaster | |
| Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum | |
| Beleuchtung im Arbeitsraum | |
| Elektrostatische Öl-/Emulsionsnebelabsauganlage | |

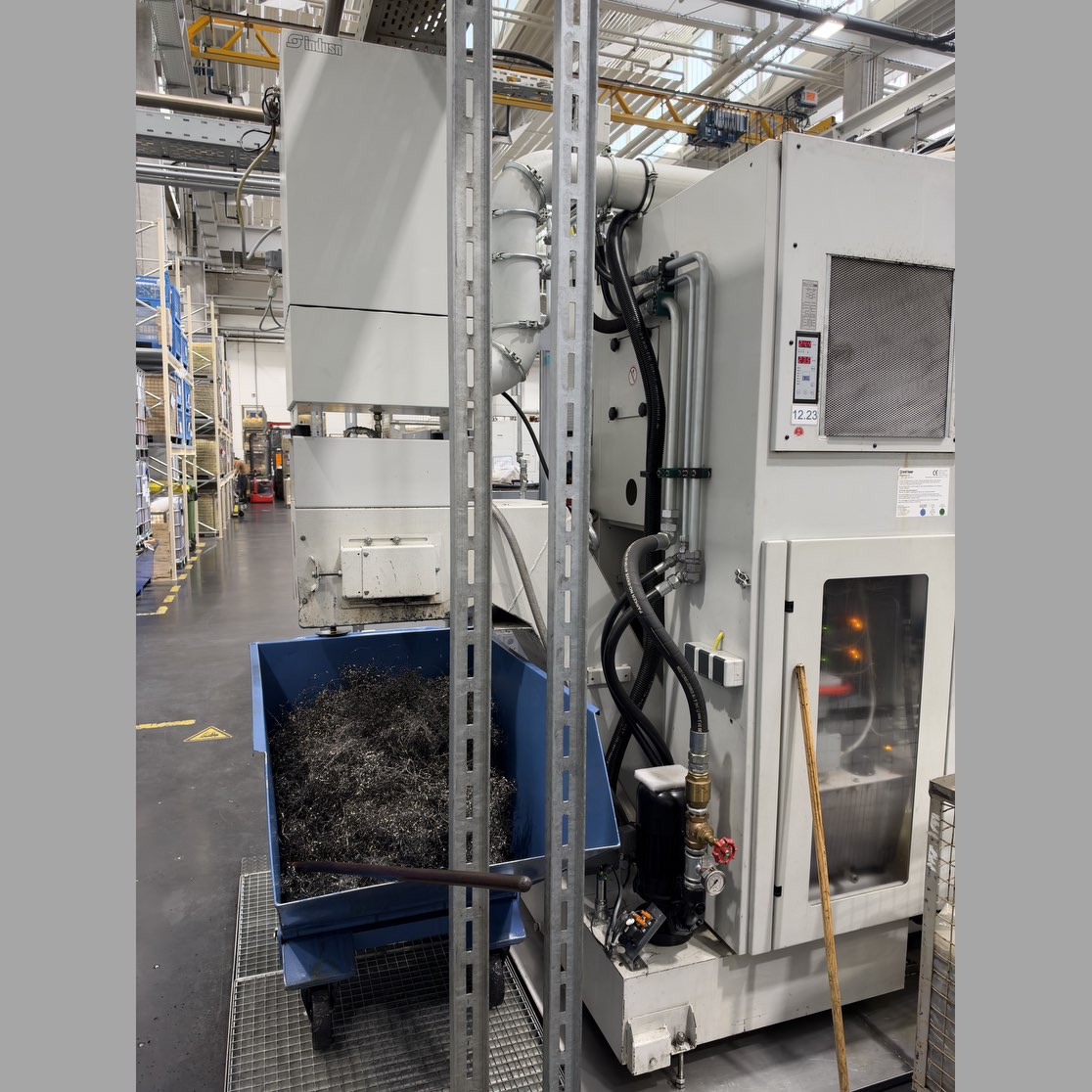

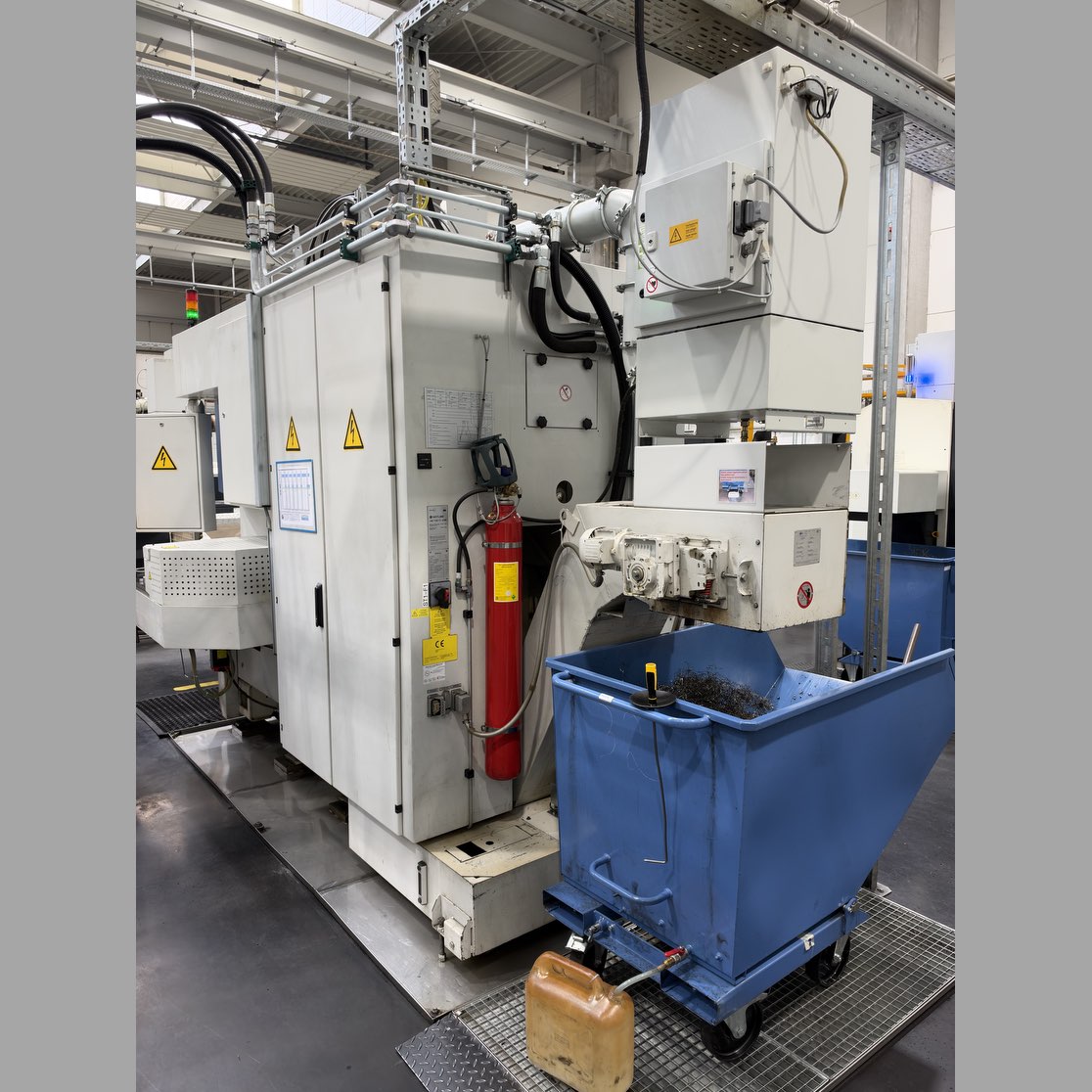

| Späneförderer | |
| Maschine wird/wurde mit Öl betrieben | |
| Vorbereitung für CO2-Feuerlöschanlage | |

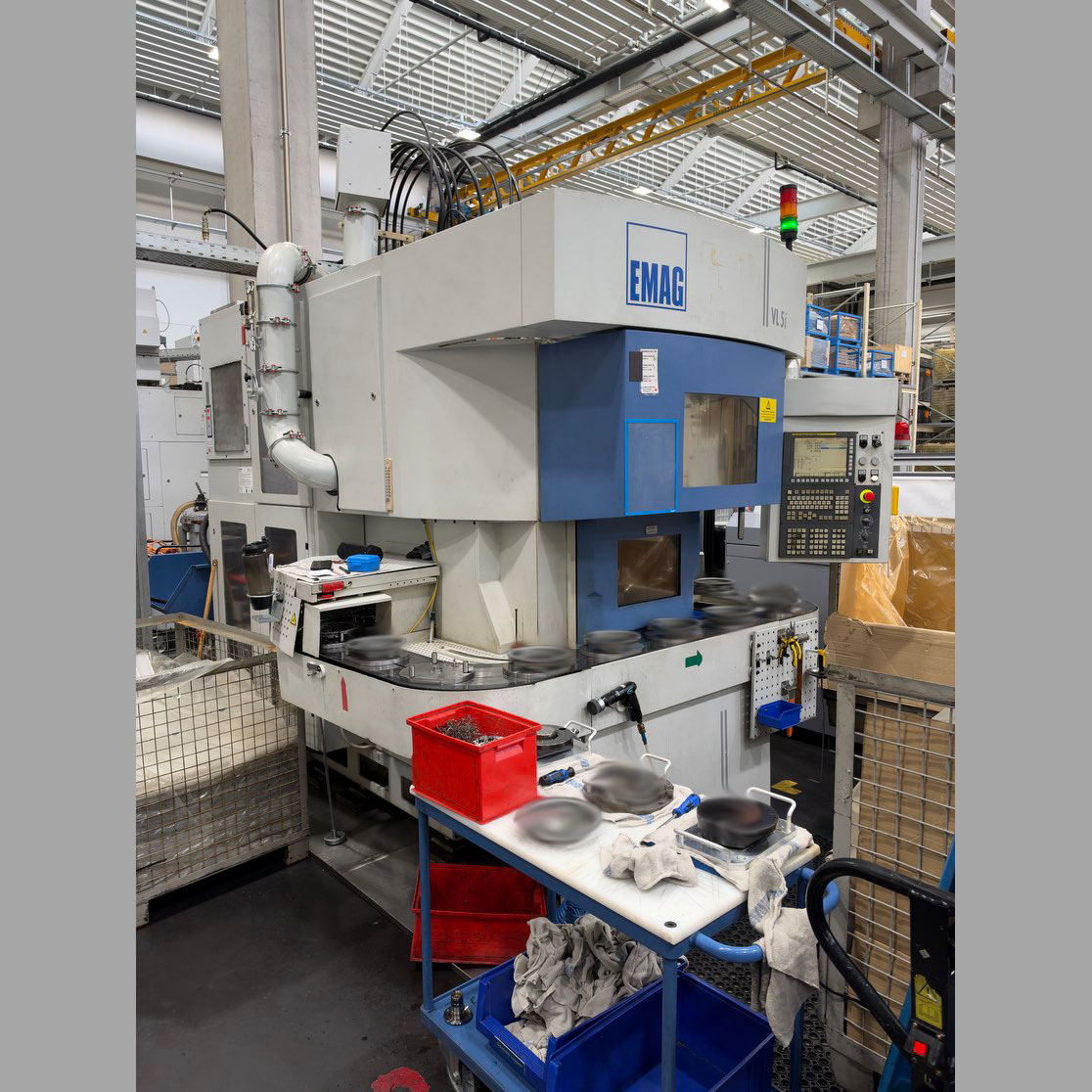

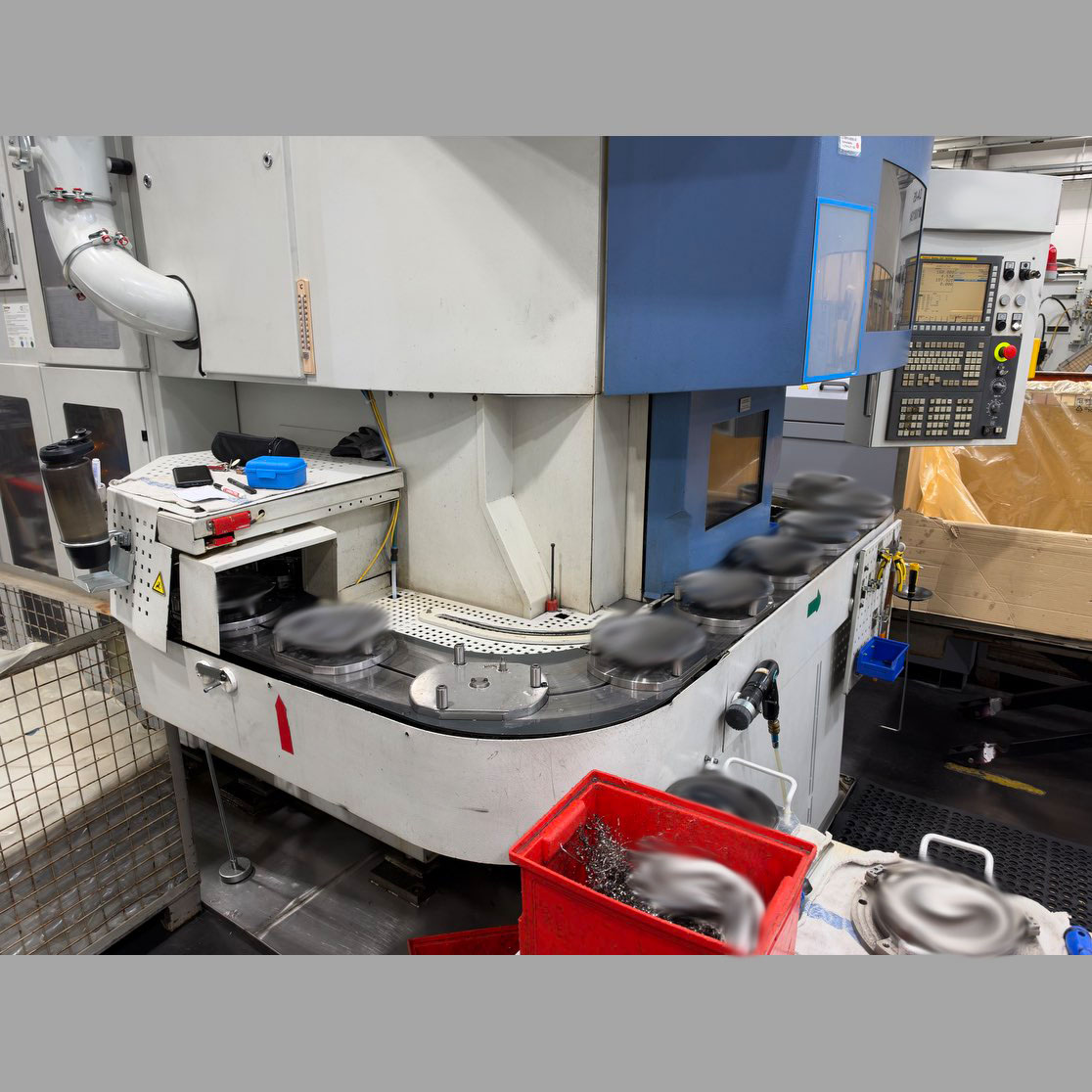

| Umlaufendes Teilespeicherband |
ALLGEMEINE TECHNISCHE DATEN
| Netzsicherung | 80 A |
| Gesamtleistungsbedarf | 36 kVA |
| Maschinenabmessungen (LxBxH) ca. | 4185x2266x3200 mm |
| Maschinengewicht ca. | 7500 kg |
Bemerkung
| Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen. |
